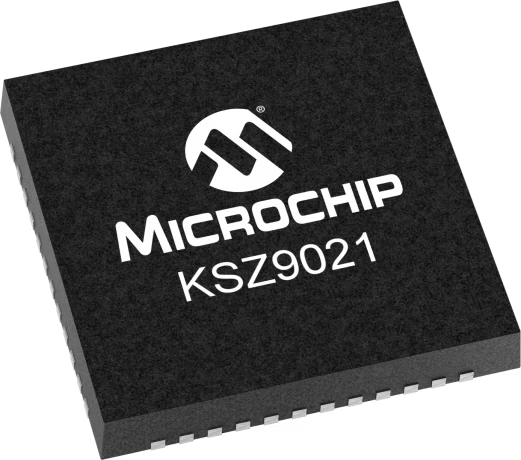

KSZ9021RN

Karakteristik kle

Kalite entèfas:RGMII (Redwi Gigabit Media Entèfas Endepandan) ak GMII (Gigabit Media Entèfas Endepandan)

Pousantaj done:10 / 100 / 1000 Mbps Ethernet

Konfòmite estanda:IEEE 802.3, 802.3u, 802.3ab

Voltage ekipman pou:

Nwayo: 1.2 V

I/O: 3.3 V

Analòg: 2.5 V / 3.3 V

Kalite pake:48-pin QFN (7 mm × 7 mm)

Tanperati operasyon:–40 degre a +85 degre (endistriyèl)

Pwoteksyon ESD:± 2 kV HBM sou tout broch

Konsomasyon pouvwa:

< 400 mW typical (Gigabit mode)

< 180 mW typical (10/100 mode)

Oto-Negosyasyon:Operasyon konplè ak mwatye -duplex sipòte

Oto-MDIX:Otomatik deteksyon polarite kab ak koreksyon

Sipò pou ankadreman Jumbo:Jiska 9 KB

Mòd loopback:Loopback nivo MAC ak PHY-pou dyagnostik

Sipò pou revèy:25 MHz ekstèn referans revèy oswa kristal

Jesyon pouvwa:Plizyè mòd ki ba-pouvwa ak enèji-efikas (EEE – Energy Efficient Ethernet)

RoHS / REACH Konfòme

Pwen esansyèl fonksyonèl

Entèfas RGMII ki ba-pèfòmans-wo, pou transfè done efikas

Amelyore transmèt ak resevwa bon jan kalite siyal atravè egalizasyon adaptasyon

Regilatè vòltaj entegre ak rezistans revokasyon liy

Konpatib ak yon pakèt mikrokontroleur ak SoCs

Entèn regilatè 1.2 V diminye kondisyon eleman ekstèn

Diagnostik avanse ak anrejistreman estati aksesib atravè MDIO (IEEE 802.3 Clause 22/45)

Aplikasyon

Endistriyèl Ethernet ak rezo entegre

Rezo switch ak routeurs

Kamera IP ak konvètisè medya yo

Aplikasyon pou Ethernet otomobil

Konsepsyon rezo ki baze sou FPGA-
